Геодезическая фасадная съемка – современный метод сбора информации о геометрических параметрах наружных конструктивов сооружения. Специалистами нашей компании «СГИ» съемка фасадов выполняется для следующих целей:

  • контроль правильности положения бетонных стеновых блоков, кирпичной кладки, кровли (соблюдение горизонтального и вертикального уровней) в процессе строительства;
  • проверка соответствия отдельных элементов фасада проектным чертежам (взаиморасположение оконных, дверных проемов, карнизов, козырьков, портиков, арок, колонн, балконных консолей);
  • разработка чертежей, объемной модели сложно декорированного фасада для целей его ремонта и восстановления (актуально при реставрации исторических зданий);
  • расчет площади фасада здания для остекления, подсчета количества листовых и других отделочных материалов (штукатурка, краска, керамическая плитка, «вагонка», плиты утепления, натуральный камень);
  • получение исходных чертежей фасада (подосновы) для дальнейшего дизайнерского преобразования, архитектурного обновления;
  • разработка проекта вентилируемых фасадов, водостока;
  • контроль технического состояния сооружений давней постройки (выявление дефектов и деформаций).

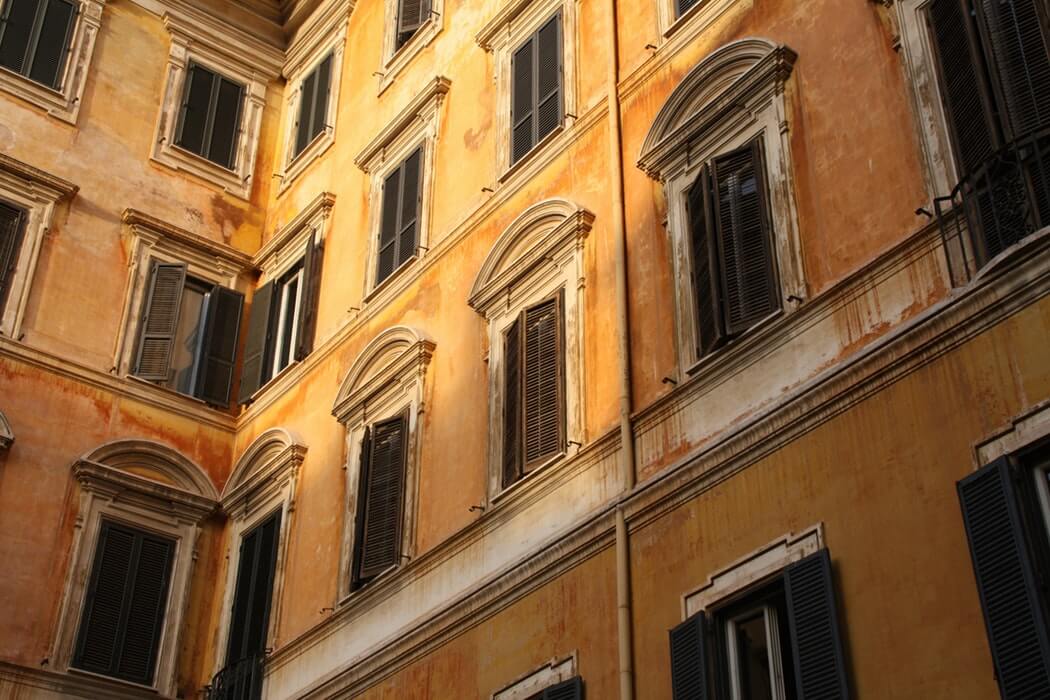

Фасадная съемка зданий

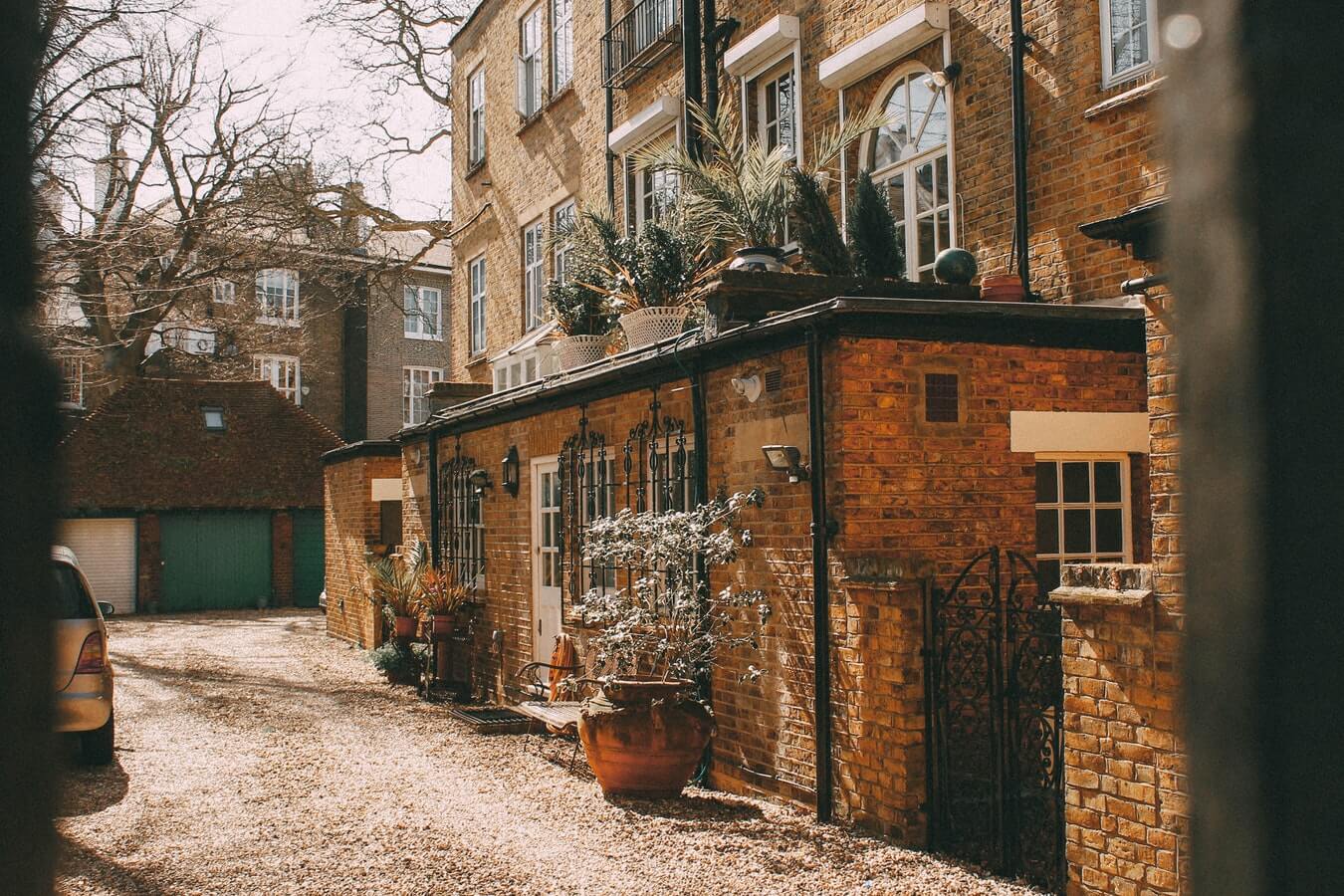

Фасадная съемка тахеометром

Методы выполнения фасадной съемки

Благодаря использованию современных приборов (лазерного сканера, безотражательного электронного тахеометра, нивелира, цифровой фотокамеры) и выполнению специальных геодезических расчетов нашими специалистами выполняется съемка фасадов в любой по сложности ситуации на участке. В случае невозможности произвести непосредственную топосъемку вертикальных поверхностей тахеометром (объект загораживает близкорасположенная высокая ограда или строение, густая растительность на участке), наши инженеры применяют методы засечек (линейная, угловая прямая или обратная, комбинированная), а также фотограмметрию.

Обработка полученных данных выполняется нами в лицензионной компьютерной программе, что обеспечивает высокую точность изображения, дает возможность подготовить для наглядности объемную 3D модель здания.

ВНИМАНИЕ! Геодезическая фасадная съемка может выполняться двумя способами: первый - независимая топосъемка каждого фасада отдельно; второй – взаимоувязанная съемка всех фасадов с созданием планово-высотного обоснования.

Масштаб и детализация чертежей фасада

Чертежи фасада, которые разрабатывают наши инженеры на основе фасадной съемки объекта, могут представлять собой:

  1. Развертку всех фасадов.
  2. Изображение каждой наружной стены отдельно (допускается на одном листе).
  3. Крупномасштабный чертеж отдельных деталей, декоративных элементов (возможно, с разрезами сложных узлов, сопряжений), который разрабатывается на основе лазерного сканирования.

В зависимости от назначения съемки и требований техзадания наши геодезисты выбирают масштаб изображения фасада. Для здания простых геометрических форм геодезическая съемка фасадов может производится в масштабе 1:200. Для более сложных форм и конструктивных элементов топосъемка должна иметь масштаб не мельче 1:100, при этом проработка мелких сложных деталей (лепнины, других декоративных элементов выполняется с масштабированием 1:50, 1:20).

Геодезическая фасадная съемка – дело для специалистов

Выполнение фасадной съемки – это те работы, которые требуют от исполнителя высокого профессионализма. Чертежи и отчеты, которые в итоге готовят наши специалисты, содержат все параметры и важные характеристики наружных поверхностей строения. Эти данные должны быть очень точными, поскольку разработанные нами графические материалы используются для контроля качества работы монтажников (а возможно, и исправления допущенных отклонений от проекта), расчетов потребности в стройматериалах (ошибки повлекут за собой финансовые потери), а также для создания подосновы для реконструкции и ремонта.

Стоимость работ

Наименования работ ед. измерения Стоимость
съемка зданий и составление 2D модели кв.м. от 15 руб./м2
съемка зданий и составление 3D модели кв.м. от 20 руб./м2

Квалифицированными инженерами нашей компании «СГИ» на объектах любого масштаба выполняется фасадная съемка, стоимость которой зависит от сложности, а также объема полевых и камеральных работ.

Узнать расценки на наши услуги вы можете у нашего менеджера. Мы установили выгодные цены как для постоянных партнеров, так и для новых клиентов компании.
